2CY齿轮泵的安装尺寸及外形结构图

作者:齿轮泵  发布时间:2013/12/16 13:35:16

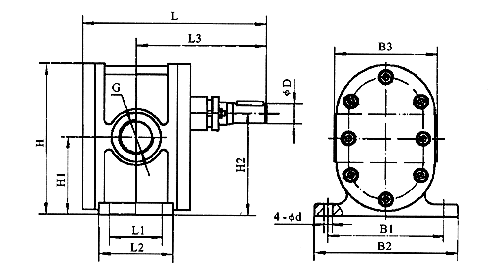

2CY 齿轮泵的安装尺寸及外形结构图







型号



L

L1

L2

L3

B1

B2

B3

H

H1

H2

G

φD

4-φd

2CY-1.08/2.5

193.5

45

75

138.5

114

138

95

132

67.5

87

G3/4

18

10

2CY-2.1/2.5

198.5

48

78

142.5

124

154

110

164.5

86

112

G1

18

10

2CY-3/2.5

198.5

48

78

142.5

124

154

110

164.5

86

112

G1

18

10

2CY-4.2/2.5

220

58

88

155

160

190

140

205

107.5

140

G11/4"

28

12

2CY-7.5/2.5

239

65

98

164.5

160

190

140

205

107.5

140

G11/2"

28

12

2CY-12/2.5

360

106

136

257

190

220

210

256

136

178

G2

32

14

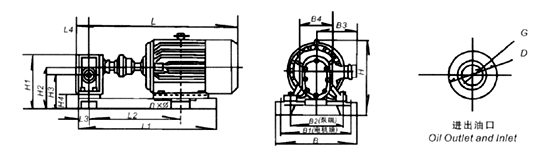

2CY-1.08~2CY-12/12.5外型、安装尺寸重量








型号

L

L1

L2

L3

L4

H

H1

H2

H3

H4

B

B1

B2

B3

B4

G

D

n×φ

重量
Weight
(kg)

2CY-1.08
/2.5

582

486

339

47.5

55

290

190

145

125.5

58

293

257

190

180

95

G3
/4"

φ36


φ18

56

2CY-2.1
/2.5

586

493

344

49

56

302

210

157

131

45

293

257

206

180

110

G1

φ50


φ18

63.5

2CY-3
/2.5

605

499

349

49

56

310

210

157

131

45

333

297

206

190

110

G1

φ50


φ18

77.5

2CY-
4.2/2.5

720

585

420

54

65

373

255

190

157.5

50

368

332

242

210

140

G11
/4"

φ70


φ18

121

2CY-
7.5/2.5

780

637

448

60

75

378

260

195

162.5

55

368

332

242

210

140

G11
/2"

φ70


φ18

136

2CY-
12/2.5

1020

862

616

78

103

468

321

243

201

65

416

380

272

255

210

G2

φ95


φ18

173
