3G、3GR系列三螺杆泵外形及安装尺寸图-泰盛

       注：3G、3GR系列三螺杆泵安装尺寸相同 请参考

        三螺杆泵性能曲线图

       3G、3GR系列三螺杆泵的性能参数，是在介质粘度为75cst时的确定的。性能参数表中给出的参数值适用于介质粘度为3-760cst范围内，_出这个范围则根据用户提出的性能参数要求要求另行确定。
　　各型螺杆泵性能参数中给出的排出压力是_工作压力值，在此范围内均能正常工作，其工作范围风图。

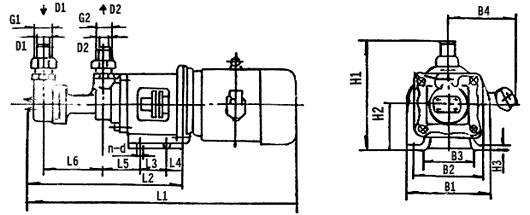

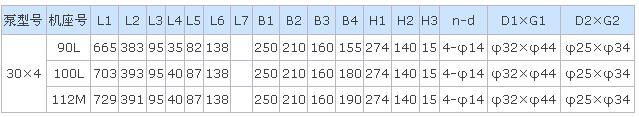

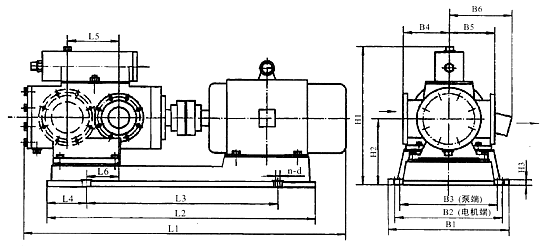

 3G、3GR30×4外形及安装尺寸

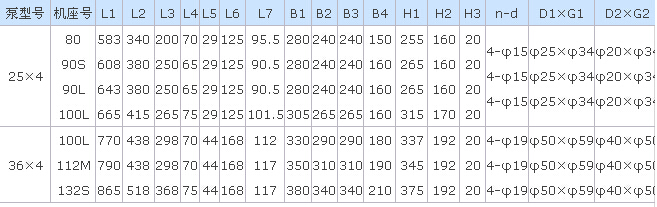

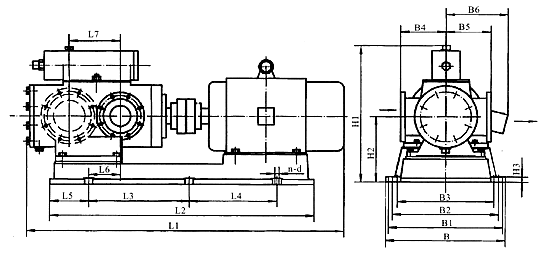

3G、3GR25×4、3G、3GR36×4外形及安装尺寸

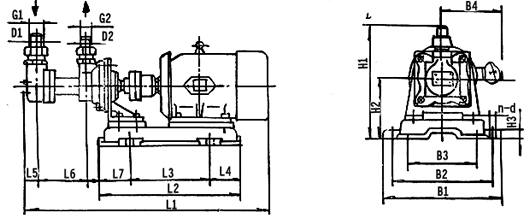

 3G/3GR42×4外形及安装尺寸

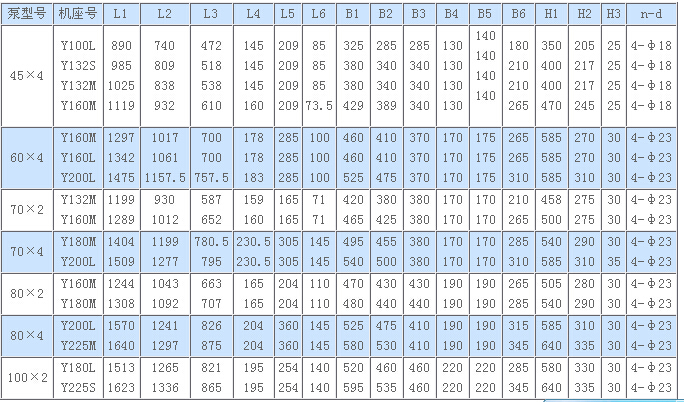

3G、3GR45-100×2外形及安装尺寸

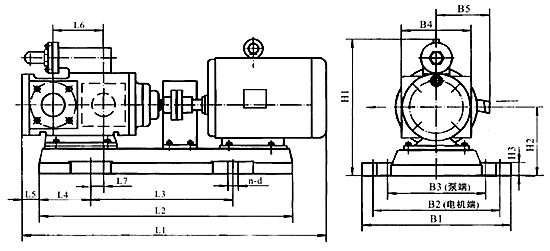

3G、3GR100×4外形及安装尺寸

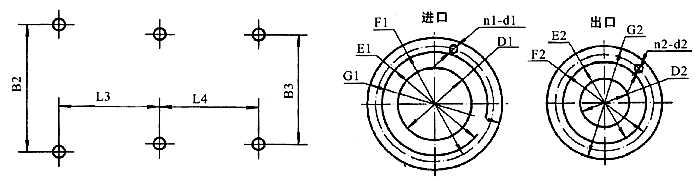

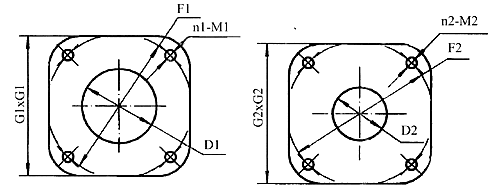

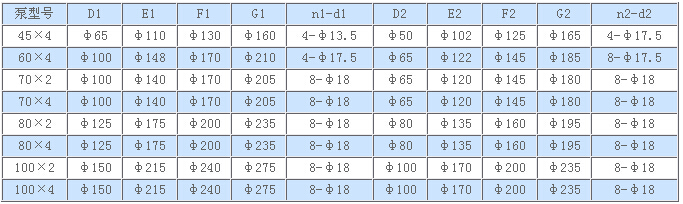

                              地脚螺栓孔尺                                                    进出口法兰尺寸
