分享卧式离心泵工作机理及图片

作者:泊头市泰盛泵阀有限公司  发布时间:2019/12/9 16:40:05
 卧式离心泵有单级和双级两种,在船用上面使用的比较好,下面离心泵工作机理给大家介绍一下:
卧式离心泵工作机理:
(1)叶轮被泵轴带动旋转,对位于叶片间的流体做功,流体受离心作用,由叶轮中心被抛向外围。当流体到达叶轮外周时,流速非常高。
(2)泵壳汇集从各叶片间被抛出的液体,这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动,使流体的动能转化为静压能,减小能量损失。所以泵壳的作用不仅在于汇集液体,它更是一个能量转换装置。
(3)液体吸上原理:依靠叶轮高速旋转,迫使叶轮中心的液体以很高的速度被抛开,从而在叶轮中心形成低压,低位槽中的液体因此被源源不断地吸上。
气缚现象:如果离心泵在启动前壳内充满的是气体,则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度,这样槽内液体便不能被吸上。这一现象称为气缚。
为防止气缚现象的发生,离心泵启动前要用外来的液体将泵壳内空间灌满。这一步操作称为灌泵。为防止灌入泵壳内的液体因重力流入低位槽内,在泵吸入管路的入口处装有止逆阀(底阀);如果泵的位置低于槽内液面,则启动时无需灌泵。
(4)叶轮外周安装导轮,使泵内液体能量转换效率高。导轮是位于叶轮外周的固定的带叶片的环。这些叶片的弯曲方向与叶轮叶片的弯曲方向相反,其弯曲角度正好与液体从叶轮流出的方向相适应,引导液体在泵壳通道内平稳地改变方向,使能量损耗小,动压能转换为静压能的效率高。
(5)后盖板上的平衡孔消除轴向推力。离开叶轮周边的液体压力已经较高,有一部分会渗到叶轮后盖板后侧,而叶轮前侧液体入口处为低压,因而产生了将叶轮推向泵入口一侧的轴向推力。这容易引起叶轮与泵壳接触处的磨损,严重时还会产生振动。
平衡孔使一部分高压液体泄露到低压区,减轻叶轮前后的压力差。但由此也会引起泵效率的降低。
(6)轴封装置离心泵正常、运转。离心泵在工作是泵轴旋转而壳不动,其间的环隙如果不加以密封或密封不好,则外界的空气会渗入叶轮中心的低压区,使泵的流量、效率下降。严重时流量为零——气缚。通常,可以采用机械密封或填料密封来实现轴与壳之间的密封。

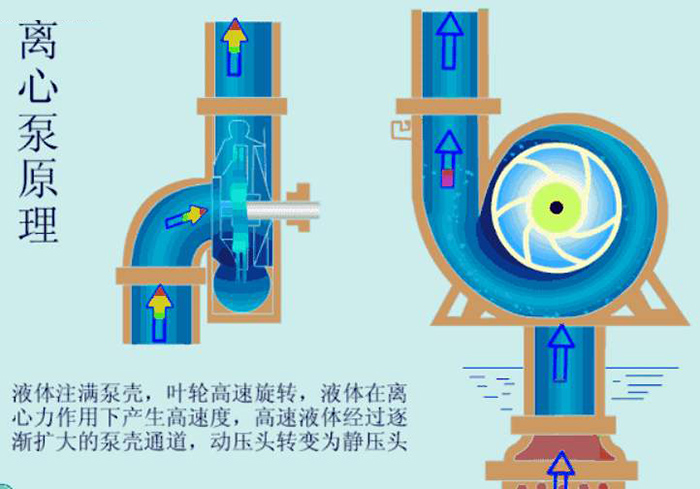

卧式离心泵工作原理
【卧式离心泵工作原理】

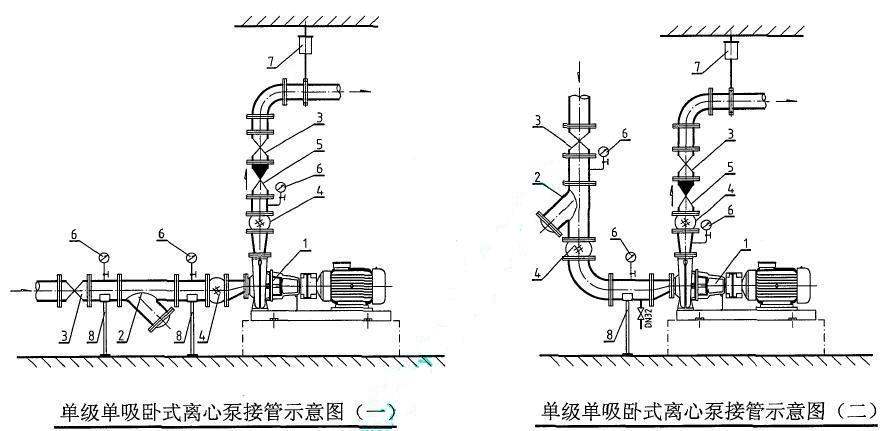

 卧式离心泵示意图
卧式离心泵示意图
