KCB齿轮泵外形、尺寸、安装、重量及使用说明

作者:齿轮泵  发布时间:2013/12/18 10:19:46

      KCB 齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。 KCB齿轮泵 内有设计合理的泄油和回油槽,轮在工作中承受的扭矩力_小,因此泰盛泵业 KCB 齿轮泵 /齿轮油泵 轴承负荷小,磨损小,泵效率高。

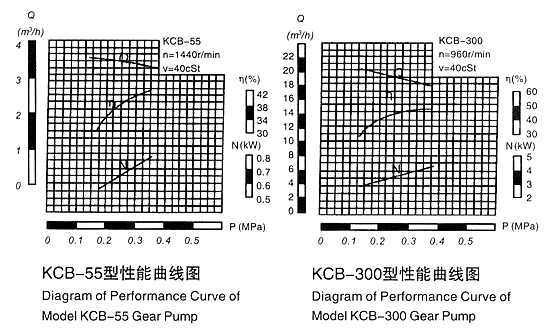

性能曲线图

  各型齿轮泵的性能参数,是在介质粘度 4×10-3m2/s(40cSt) 时确定的。性能参数表中给出的参数值适用于介质粘度 1×10-5 8×10-5m2/s(10 80cSt) 范围内,超出这个范围则根据用户提出的性能参数要求另行确定。
  各型齿轮泵性能参数中给出的排出压力是给出的_的工作压力值,在此范围内泵均能正常工作,其工作范围见图一。

   KCB   齿轮泵安装说明:

1 、安装泵的地点应足够宽敞,以方便检修工作。

2 、泵安装的好坏,对泵的平稳运行和使用寿命有很重要的影响,所以安装校正工作必须仔细地进行,不得草率行事。

3 、泵吸入管的安装高度、长度和管径应满足计算值,力求简短,减少不必要的损失(如弯头等);并保证泵在工作时,不超过其允许汽蚀余量。

4 、吸入和排出管路应该有支架。泵不允许承受管路的负荷。

KCB 齿轮泵安装顺序:

1 、在安装过程中,为防止杂物落入机器内,机组的所有孔眼均应盖好。

2 、在接好管路及确定电动机转动方向后,再接上联轴器,并再校核一遍轴的同心度。

3 、校正泵轴和电机轴的同心度,在联轴大路外圆上,允许偏差0.1毫米;两联轴器平面的间隙应保证2~4毫米,(小泵取小值)间隙要均匀,允差0.3毫米。

4 、将机组放在埋有地脚螺栓的基础上,在底座与基础之间,用成对的楔垫用校正用。

5 、为防止管线中杂物进入泵内,对新安装的管线,在泵胶应装设过滤器,其有效截面应大于吸入管截面的2~3倍。

6 、松开联轴大,用水平仪分别放在泵轴和底座上,通过调整楔垫,校正机组水平,适当拧紧地脚螺栓,以防走动。

7 、在机组实际试运行2~3小时后,作_后检查,如无不良现象,则认为安装合格。

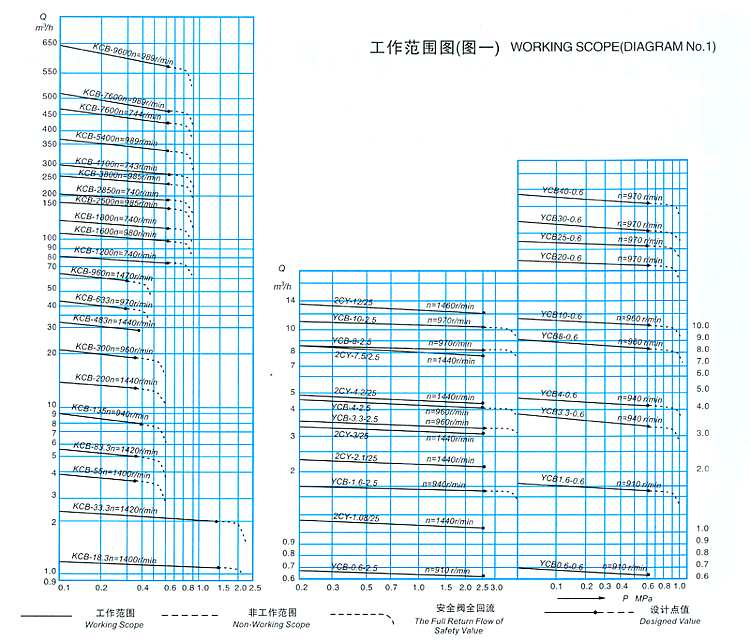

工作范围图

  KCB18.3 83.3 型泵外型、安装尺寸



型号

L

L1

L2

L3

L4

B

B1

B2

B3

H

H1

H2

φD

G

4-φd

KCB-18.3

217.5

35

80

115

16

192

150

120

66

136

90

69

20

G3/4"

16

KCB-33.3

231

42.5

80

115

16

192

150

120

66

136

90

69

20

G3/4"

16

KCB-55

246

50

80

115

16

192

150

120

66

136

90

69

20

G1"

16

KCB-83.3

271

62

80

115

16

192

150

120

66

136

90

69

20

G11/ 2 "

16

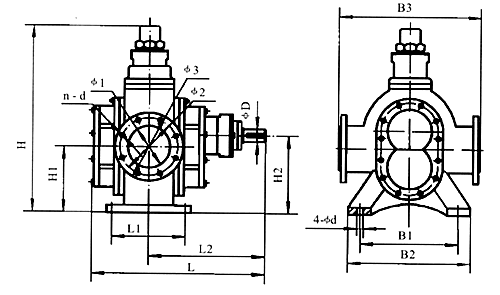

  KCB200-960 型泵外型、安装尺寸



型号

L

L1

L2

B1

B2

H

H1

H2

F

φD1

φD2

φD3

n×d

φD

4-φd

KCB-200

290

200

66

214

160

263.5

118

152.5

300

140

110

50

4-M12

28

13

KCB-300

354

230

90

225

180

308

128

170

318

155

123

70

6-M14

32

16

KCB-483.3

354

230

90

225

180

308

128

170

318

155

123

70

6-M14

32

16

KCB-633

415

270

120

280

175

385

188

205

380

190

158

100

8-M14

38

18

KCB-960

415

270

120

280

175

385

188

205

380

190

158

100

8-M14

38

18

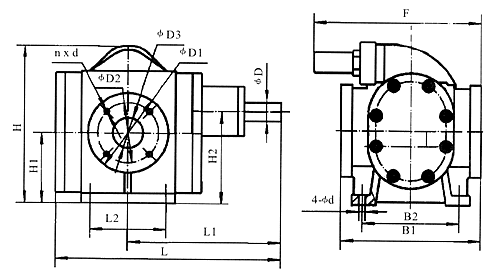

  KCB1200-9600 型泵外型、安装尺寸



型号

L

L1

L2

B1

B2

B3

H

H1

H2

φ1

φ2

φ3

n-d

φD

4-φd

KCB-1200

 715

 300

480

 415

463

 510

 708

 220

 300

 150

 225

 260

 8-φ18

 56

 25

KCB-1600

KCB-1800

 830

 340

547

 460

 585

 684

 876

 262

 350

 200

 280

 315

 8-φ18

 76

 25

KCB-2500

KCB-2850

  948

  380

  625

  520

 584

  640

  915

  299

  400

  250

  335

  370

  12-φ18

  86

  25

KCB-3800

KCB-4100

KCB-5600

   1085

   345

   700

   500

   600

   740

   1155

   386

   500

   350

   445

   490

   12-φ23

   95

   32

KCB-7000

KCB-7600

KCB-9600

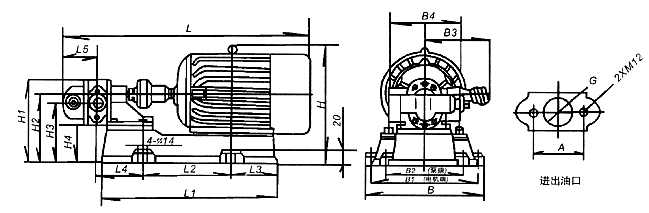

  KCB-18.3 KCB-83.3 外型、安装尺寸及重量



型号

L

L1

L2

L3

L4

L5

H

H1

H2

H3

H4

B

B1

B2

B3

B4

A

G

重量
Weight(kg)

KCB-18.3

566

391

239

86

75

86

230

176

130

109

40

259

225

190

155

192

52

G3/ 4 "

62.15

KCB-33.3

618

416

256

86

82

93

285

186

140

119

50

279

245

190

180

192

52

G3/ 4 "

66.8

KCB-55

595

391

239

86

89.5

100.5

230

176

130

109

40

259

225

190

155

192

70

G1"

64.15

KCB-83.3

652

416

256

94

102

113

285

186

140

119

50

279

245

190

180

192

78

G11/ 2 "

70.15

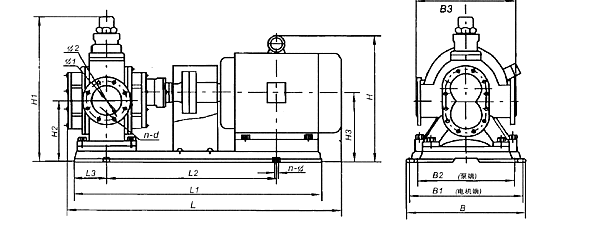

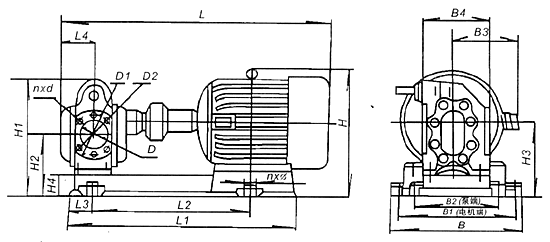

  KCB-200 KCB-960 外型、安装尺寸及重量



型号

L

L1

L2

L3

L4

n×φ

H

H1

H2

H3

H4

B

B1

B2

B3

B4

D

D1

D2

n×d

重量
Weight(kg)

KCB-200

709

577

419

58

90

4×φ16

355

314

168

202

50

326

290

240

190

214

φ50

φ110

φ140

4×M12

135

KCB-300

883

715

502

80

124

4×φ22

423

378

198

240

70

390

340

280

210

228

φ70

φ123

φ155

6×M14

173

KCB-483.3

972

795

565

890

124

4×φ22

465

378

198

240

70

450

400

290

255

228

φ70

φ123

φ155

6×M14

213

KCB-633

1074

901

629

100

145

4×φ22

500

455

258

275

70

450

400

285

255

280

φ100

φ158

φ190

8×M14

274.5

KCB-960

1099

900

635

100

145

4×φ22

525

455

283

275

70

470

420

285

285

280

φ100

φ158

φ190

8×M14

304.5

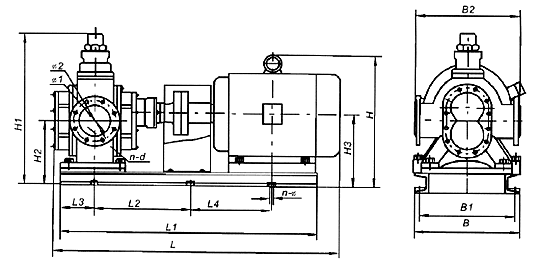

  KCB-1200 KCB-9600 外型及安装尺



型号
Model

L

L1

L2

L3

H

H1

H2

H3

B

B1

B2

B3

φ1

φ2

n×d

n×φ

KCB1200/0.6

 1771

 1470

 990

 194

 780

 828

 340

 420

 683

 631

 621

 510

 φ150

 φ225

 8-φ18

 4-φ25

KCB1600/0.6

KCB1800/0.6

 2036

 1704

 1142

230

1020

 996

 382

 470

 772

 720

720

 684

 φ200

φ 280

 8-φ18

 4-φ25

KCB2500/0.6

KCB2850/0.6

 2294

 1930

  1250

270

 1070

 1035

 419

 520

 810

 750

 750

 640

 φ250

φ 335

12-φ18

 4-φ30

KCB3800/0.6

KCB4100/0.6

 2524

2008

 1340

 270

 1200

 1035

419

 520

 1163

 906

 750

 640

 φ250

 φ335

 12-φ18

4-φ30

KCB5400/0.6

KCB5600

2632

2090

723

245

723

1465

1440

671

785

760

690

740

350

445

12-23

6-32

KCB7000

2662

2090

723

245

723

1465

1440

671

785

760

690

740

350

445

12-23

6-32

KCB7600

2632

2090

723

245

723

1465

1440

671

785

760

690

740

350

445

12-23

6-32

KCB9600

2662

2090

723

245

723

1465

1440

671

785

760

690

740

350

445

12-23

6-32





型号
Model

L

L1

L2

L3

H

H1

H2

H3

B

B1

B2

B3

φ1

φ2

n×d

n×φ

KCB5600

2632

2090

723

245

723

1465

1440

671

785

760

690

740

φ350

φ445

12-φ23

6-φ32

KCB7000

2662

2090

723

245

723

1465

1440

671

785

760

690

740

φ350

φ445

12-φ23

6-φ32

KCB7600

2632

2090

723

245

723

1465

1440

671

785

760

690

740

φ350

φ445

12-φ23

6-φ32

KCB9600

2662

2090

723

245

723

1465

1440

671

785

760

690

740

φ350

φ445

12-φ23

6-φ32
