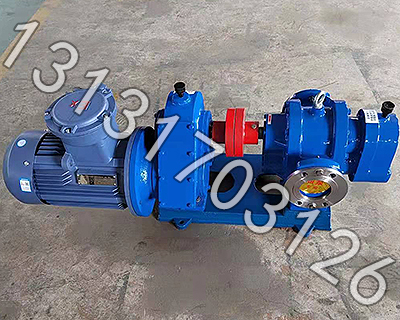

罗茨真空泵(简称:罗茨泵)是指泵内装有两个相反方向同步旋转的叶形转子,真空泵转子间,转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵.
罗茨真空泵简称罗茨泵,是一种无内压缩的旋转变容式真空泵,它是由罗茨鼓风机演变而来的.工业中常用的中罗茨真空泵有罗茨泵和油增压真空泵.罗茨真空泵具有节能,低噪音,无泄漏,运行平稳等特点.
立式
罗茨泵：这种结构的进,排气口成水平位置,装配和连接都比较方便.但泵的重心较高,在高速运转时稳定性差,故多用于小泵.
卧式罗茨泵：泵的进气口在上,排气口在下.有时排气口水平方向接出,因而,进,排气方向是相互垂直的.排气口可以从两个方向接出,一端接排气管道,另一端堵死或接旁通阀.这种结构重心低,高速运转时稳定性好,一般用于大,中型泵.
罗茨泵的真空除取决于泵本身结构和制造精度外,还取决于前级泵的真空.为了提高泵的真空度,可将罗茨泵串联使用.罗茨泵的工作原理与罗茨鼓风机相似.由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出.由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀. 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高.当转子继续转动时,气体排出泵外.罗茨泵在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动.在转子之间,转子与泵壳内壁之间,保持有固定的间隙,可以实现高转速运行.
罗茨泵两个旋片把转子,泵腔和两个端盖所围成的月牙形空间分隔成A,B,C三部分,当转子按箭头方向旋转时,与吸气口相通的空间A的容积是逐渐增大的,正处于吸气过程.而与排气口相通的空间C的容积是逐渐缩小的,正处于排气过程.居中的空间B的容积也是逐渐减小的,正处于压缩过程.由于空间A的容积是逐渐增大(即膨胀),气体压强降低,泵的入口处外部气体压强大于空间A内的压强,因此将气体吸入.当空间A与吸气口隔绝时,即转至空间B的位置,气体开始被压缩,容积逐渐缩小,与排气口相通.当被压缩气体大于排气压强时,排气阀被压缩气体推开,气体穿过油箱内的油层排至大气中.由泵的连续运转,达到连续抽气的目的.
