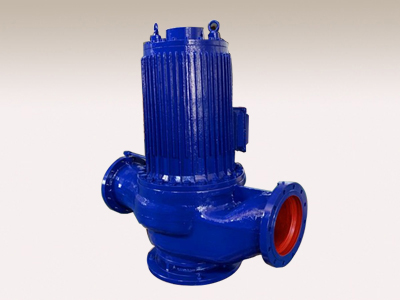

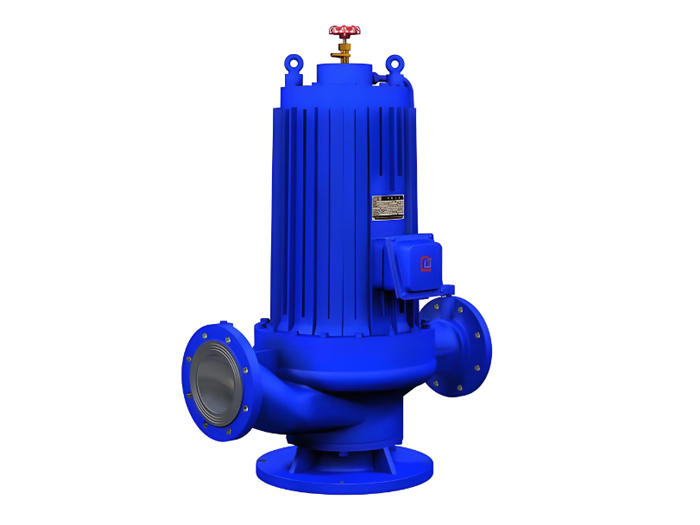

山东PBG型屏蔽式管道泵-泰盛山东PBG型屏蔽式管道泵质量可靠

 一、产品特点：
1、泵结构紧凑，机泵一体化，体积小。其结构具有安装占地面积小，运行平稳，安装无需调整。
2、泵进出口设计成规格相同法兰，且位于同一线上，可象阀门一样直接安装在管路上，且低，便于管道布置，安装特别方便。
3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。
4、取消传统轴封方式，避免了输送介质的外泄，因此具有无泄露的显著特点。
5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音低。
6、安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。
 二、主要用途：
1、PBG、PBGD型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
2、PBG型屏蔽式管道泵热水型主要供输送温度不超160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
3、PBG型屏蔽式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。
 三、结构说明：

型号	流量Q		扬程H （m）	效率η （%）	转速n （r/min）	电机功率 （kw）	必需汽蚀余量 （m）	重量 （kg）
	（m3/h）	（L/s）
PBG40-100	6.3	1.75	12.5	54	1450	0.55	3.5	32
PBG40-100A	5.6	1.56	10	52	1450	0.37	3.5	32
PBG40-125	6.3	1.75	20	46	1450	1.1	3.5	34
PBG40-125A	5.6	1.56	16	45	2900	0.75	3.5	33
PBG40-160	6.3	1.75	32	40	2900	2.2	3.5	47
PBG40-160A	5.9	1.64	28	39	2900	1.5	3.5	43
PBG40-160B	5.5	1.53	24	38	2900	1.1	3.5	38
PBG40-200	6.3	1.75	50	33	2900	4.0	3.5	74
PBG40-200A	5.9	1.64	44	31	2900	3.0	3.5	62
PBG40-200B	5.3	1.47	36	29	2900	2.2	3.5	52
PBG40-250	6.3	1.75	80	28	2900	7.5	3.5	105
PBG40-250A	5.9	1.64	70	28	2900	5.5	3.5	98
PBG40-250B	5.5	1.53	60	27	2900	4.0	3.5	77
PBG40-100（I）	12.5	3.47	12.5	62	1450	1.1	3.5	34
PBG40-100（I）A	11	3.05	10	60	1450	0.75	3.5	31
PBG40-125（I）	12.5	3.47	20	58	1450	1.5	3.5	38
PBG40-125（I）A	11	3.05	16	57	1450	1.1	3.5	33
PBG40-160（I）	12.5	3.47	32	52	2900	3.0	3.5	56
PBG40-160（I）A	11.7	3.25	28	51	2900	2.2	3.5	47
PBG40-160（I）B	10.4	2.89	22	50	2900	1.5	3.5	43
PBG40-200（I）	12.5	3.47	50	46	2900	5.5	3.5	85
PBG40-200（I）A	11.7	3.25	44	45	2900	4.0	3.5	75
PBG40-200（I）B	10.6	2.94	36	44	2900	3.0	3.5	63
PBG40-250（I）	12.5	3.47	80	38	2900	11	3.5	145
PBG40-250（I）A	11.6	3.22	70	38	2900	7.5	3.5	95
PBG40-250（I）B	10.8	3.0	60	37	2900	7.5	3.5	94
PBG40-250（I）C	10.0	2.78	52	36	2900	5.5	3.5	88
PBG50-100	12.5	3.47	12.5	62	1450	1.1	3.5	36
PBG50-100A	11	3.05	10	60	1450	0.75	3.5	35
PBG50-125	12.5	3.47	20	58	1450	1.5	3.5	43
PBG50-125A	11	3.05	16	57	1450	1.1	3.5	38
PBG50-160	12.5	3.47	32	52	2900	3.0	3.5	59
PBG50-160A	11.7	3.25	28	51	2900	2.2	3.5	51
PBG50-160B	10.4	2.89	22	50	2900	1.5	3.5	47
PBG50-200	12.5	3.47	50	46	2900	5.5	3.5	101
PBG50-200A	11.7	3.25	44	45	2900	4.0	3.5	80
PBG50-200B	10.6	2.94	36	44	2900	3.0	3.5	68
PBG50-250	12.5	3.47	80	38	2900	11	3.5	160
PBG50-250A	11.6	3.22	70	38	2900	7.5	3.5	115
PBG50-250B	10.8	3.0	60	37	2900	7.5	3.5	114
PBG50-250C	10.0	2.78	52	36	2900	5.5	3.5	108
PBG50-100（I）	25	6.94	12.5	69	1450	1.5	3.8	41
PBG50-100（I）A	22.3	6.19	10	67	1450	1.1	3.8	36
PBG50-125（I）	25	6.94	20	68	1450	3.0	3.8	56
PBG50-125（I）A	22.3	6.49	16	66	1450	2.2	3.8	48
PBG50-160（I）	25	6.94	32	63	1450	4.0	3.8	72
PBG50-160（I）A	23.4	6.5	28	62	1450	4.0	3.8	71
PBG50-160（I）B	21.6	6.0	24	58	1450	3.0	3.8	59
PBG50-200（I）	25	6.94	50	58	2900	7.5	3.8	108
PBG50-200（I）A	23.5	6.53	44	57	2900	7.5	3.8	107
PBG50-200（I）B	21.8	6.06	38	55	2900	5.5	3.8	100
PBG50-250（I）	25	6.94	80	50	2900	15.0	3.8	175
PBG50-250（I）A	23.4	6.5	70	50	2900	11.0	3.8	165
PBG50-250（I）B	21.6	6.0	60	48	2900	11.0	3.8	165
PBG50-315（I）	25	6.94	125	40	2900	30.0	3.8	310
PBG50-315（I）A	23.7	6.58	113	40	2900	22.0	3.8	245
PBG50-315（I）B	22.5	6.25	101	39	2900	18.5	3.8	215
PBG50-315（I）C	20.6	5.72	85	38	2900	15.0	3.8	195
PBG65-100	25	6.94	12.5	69	1450	1.2	3.8	46
PBG65-100A	22.3	6.19	10	67	1450	1.1	3.8	41
PBG65-125	25	6.94	20	68	1450	3.0	3.8	58
PBG65-125A	22.3	6.19	16	66	1450	2.2	3.8	49
PBG65-160	25	6.94	32	63	1450	4.0	3.8	75
PBG65-160A	23.4	6.5	28	62	1450	4.0	3.8	75
PBG65-160B	21.6	6.0	24	58	1450	3.0	3.8	63
PBG65-200	25	6.94	50	58	2900	7.5	3.8	107
PBG65-200A	23.5	6.53	44	57	2900	7.5	3.8	107
PBG65-200B	21.8	6.06	38	55	2900	5.5	3.8	100
PBG65-250	25	6.94	80	50	2900	15.0	3.8	180
PBG65-250A	23.4	6.5	70	50	2900	11.0	3.8	170
PBG65-250B	21.6	6.0	60	49	2900	11.0	3.8	170
PBG65-315	25	6.94	125	40	2900	30.	3.8	320
PBG65-315A	23.7	6.58	113	40	2900	22.0	3.8	255
PBG65-315B	22.5	6.25	101	39	2900	18.5	3.8	225
PBG65-315C	20.6	5.72	85	38	2900	15.5	3.8	205
PBG65-100（I）	50	13.9	12.5	73	1450	3.0	4.2	63
PBG65-100（I）A	44.7	12.5	10	72	1450	2.2	4.2	53
PBG65-125（I）	50	13.9	20	72.5	1450	5.5	4.2	99
PBG65-125（I）A	45	12.5	16	71	1450	4.0	4.2	78
PBG65-160（I）	50	13.9	32	71	1450	7.5	4.2	103
PBG65-160（I）A	46.7	13.0	28	70	1450	7.5	4.2	103
PBG65-160（I）B	43.3	12.0	24	69	1450	5.5	4.2	97
PBG65-200（I）	50	13.9	50	67	2900	15.0	4.2	176
PBG65-200（I）A	47	13.1	44	66	2900	11.0	4.2	166
PBG65-200（I）B	43.5	12.1	38	65	2900	7.5	4.2	114
PBG65-250（I）	50	13.9	80	59	2900	22.0	4.2	235
PBG65-250（I）A	46.7	13.0	70	59	2900	18.5	4.2	205
PBG65-250（I）B	43.3	12.0	60	58	2900	15.0	4.2	180
PBG65-315（I）	50	13.9	125	54	2900	34.0	4.2	350
PBG65-315（I）A	46.5	12.9	110	54	2900	30.0	4.2	355
PBG65-315（I）B	44.5	12.4	100	53	2900	30.0	4.2	335
PBG65-315（I）C	41	11.4	85	51	2900	22.0	4.2	270
PBG80-100	50	13.9	12.5	73	1450	3.0	4.2	63
PBG80-100A	44.7	12.4	10	72	1450	2.2	4.2	54
