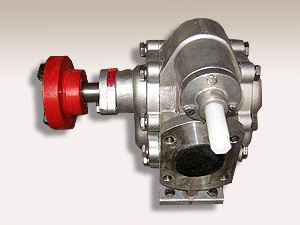

不锈钢齿轮泵

不锈钢齿轮泵

不锈钢齿轮泵主要应用于小流量、高扬程的用水系统,如饮用水供应系统、压力锅炉供水系统、高纯度净水系统以及医药、食品、精细化工、造纸等行业的冲洗、喷洒等工艺过程。
产地:泊头市
供应商:泊头市泰盛泵阀有限公司

技术咨询热线:0317-8293100

不锈钢齿轮泵详细内容介绍

不锈钢齿轮泵的齿轮常见的有直齿、斜齿、人字齿、螺旋齿,齿廓主要有渐开线和圆弧型式。通常小型齿轮泵多采用渐开线直齿轮,高温齿轮泵常采用变位齿轮,输送高粘度、高压聚合物熔体的熔体泵多采用渐开线斜齿轮。齿轮与轴制成一体,其刚性及可靠性高于齿轮与轴单独制造的齿轮泵。国外低压齿轮泵的齿轮常采用方形结构,即齿轮的齿宽等于齿顶圆直径。而高压场合使用的高粘度齿轮泵的轮齿宽度小于其齿顶圆直径,这是为了减小齿轮的径向受压面积,降低齿轮、轴承的载荷。 不锈钢齿轮泵是一种新型的输送液体的机械,具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。
不锈钢齿轮泵

不锈钢齿轮泵
不锈钢齿轮泵


● 应用范围
在输油系统中可用作传输、增压泵;
在燃油系统中可用作输送、加压、喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
在工业领域中,均可作润滑油泵用;

不锈钢齿轮泵
不锈钢齿轮泵
●结构特点
本系列不锈钢齿轮泵主要有齿轮、轴、泵体、阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,泵效率高。
泵设有阀作为_载保护,阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本阀不能作减压阀的长期工作,需要时可在管路上另行安装。
从主轴外伸端向泵看,为顺时针旋转。

不锈钢齿轮泵一种齿轮泵,具体地说是一种具有耐酸、耐磨功能的齿轮泵。按照本实用新型所提供的设计方案,在壳体上安装主动轴与被动轴,在主动轴位于壳体内的一段上安装齿轮,在被动轴上安装与齿轮啮合的齿轮,形成一对齿轮副,在壳体上设置物料的进口与出口,其特征是:在壳体内容纳齿轮副的空腔内壁设置陶瓷板。本装置通过改变齿轮泵的构造,来提高齿轮泵的耐酸及耐磨性能。

不锈钢齿轮泵性能参数表
型号


流量 Q

转速 n
r/min

排出压力 p
Mpa
必需汽
蚀余量
r
m
效率
η
%

电动机
m3/h
L/min

功率KW

型号

KCB-18.3
1.1
18.3
1400
1.45
5
44
1.5
Y90L-4
2CY-1.1/1.45
KCB-33.3
2
33.3
1420
1.45
5
44
2.2
Y100L1-4
2CY-2/1.45
kcb-55
3.3
55
1400
0.33
7
41
1.5
Y90L-4
2CY-3.3/0.33
KCB-83.3
5
83.3
1420
0.33
7
43
2.2
Y100L1-4
2CY-5/0.33
KCB-135
8
135
940
0.33
5
46
2.2
Y112M-6
2CY-8/0.33
KCB-200
12
200
1440
0.33
5
46
4
Y112M-4
2CY-12/0.33
KCB-300
18
300
960
0.36
5
42
5.5
Y132M2-6
2CY-18/0.36
KCB-483.3
29
483.3
1440
0.36
5.5
42
11
Y160M-4
2CY-29/0.36
KCB-633
38
633
970
0.28
6
43
11
Y160L-6
2CY-38/0.28
KCB-960
58
960
1470
0.28
6.5
43
18.5
Y180M-4
2CY-58/0.28
KCB-1200
72
1200
740
 0.6
 7
 43
37
Y280S-8

泊头市泰盛泵阀有限公司支持非标定制,满足您的生产需求,实体_生产厂家,质量可靠,价格合理,欢迎来电来函咨询:0317-8293100  13131703126。
